Le valvole oleodinamiche svolgono diverse funzioni: controllo direzionale, controllo della pressione, della portata e bloccaggio.
Vickers produce una gamma completa di valvole oleodinamiche, utilizzate in tutto il mondo.

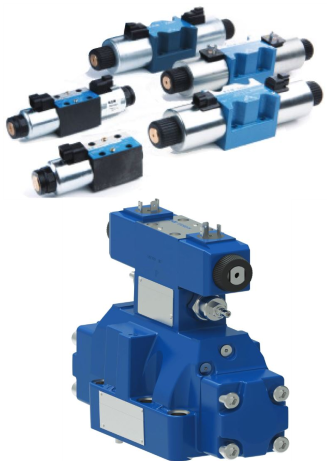

Valvole direzionali
Le elettrovalvole Vickers e i distributori pilotati sono utilizzati principalmente per indirizzare il fluido verso un cilindro o per controllare la direzione della rotazione di un motore oleodinamico.
In genere vengono azionate elettricamente da uno o due solenoidi (disponibili in molteplici tensioni e frequenze), ma possono possono essere comandate anche meccanicamente o idraulicamente.
Sono realizzate nelle seguenti taglie:
• elettrovalvole: DG4V3 (CETOP 3 / luce 6) e DG4V5 (CETOP 5 / luce 10)
• distributori pilotati: DG5V5 (CETOP 5 / luce 10), DG5V7 (CETOP 7 / luce 16), DG5V8 (CETOP 8 / luce 25) e DG5V10 (CETOP 10 / luce 32).
Documentazione (PDF)
Valvole direzionali (generale)
Elettrovalvole DG4V5

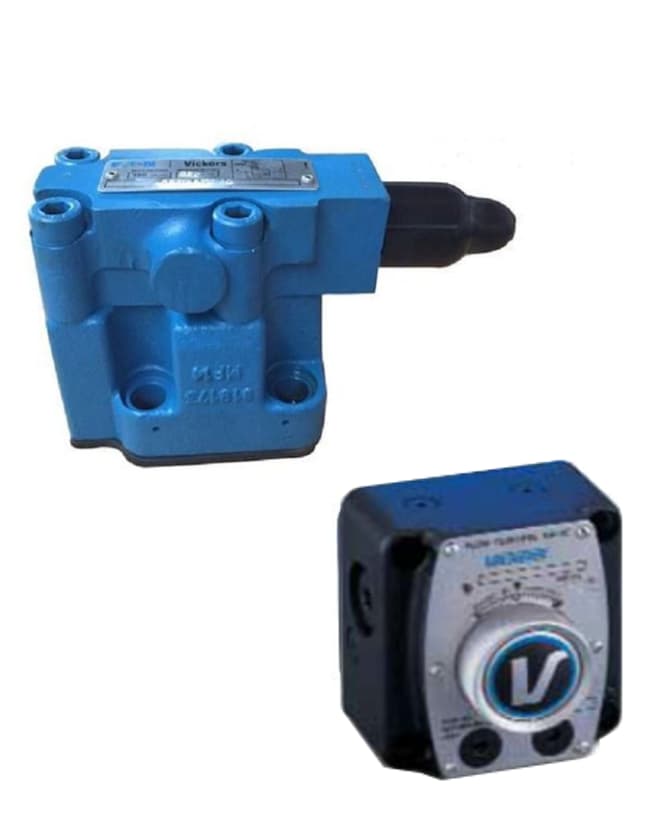

Valvole di controllo di portata (regolatori di flusso) e di pressione
Le valvole di controllo portata sono utilizzate per ridurre una portata in ingresso a un valore inferiore costante. Il controllo compensato sia in temperatura che in pressione consente una regolazione accurata del flusso. Disponibili con attacco a piastra o filettato, anche con valvola di ritegno integrata.
• regolatori di flusso serie FN, FG e FCG
• valvole di ritegno serie DT8P1, C2, C5GV, 4CT e PCGV.
Le valvole di controllo pressione svolgono diverse funzioni:
• valvole di sicurezza (valvole di massima / limitatrici di pressione), serie CG2V, CG5V, ECT, C175
• valvole di riduzione della pressione a valle, serie XT, XCT, XG, XCG
• di sequenza e scarico, serie RT, RCT, RG, RCG EURT, EURG.
Documentazione (PDF)
Regolatori di flusso
Valvole di ritegno
Valvole di controllo pressione
Valvole proporzionali
Con le valvole proporzionali il controllo direzionale, di portata e di pressione viene regolato da un segnale elettrico, in tensione o in corrente.
L'elettronica può essere integrata sulla valvola o gestita esternamente.

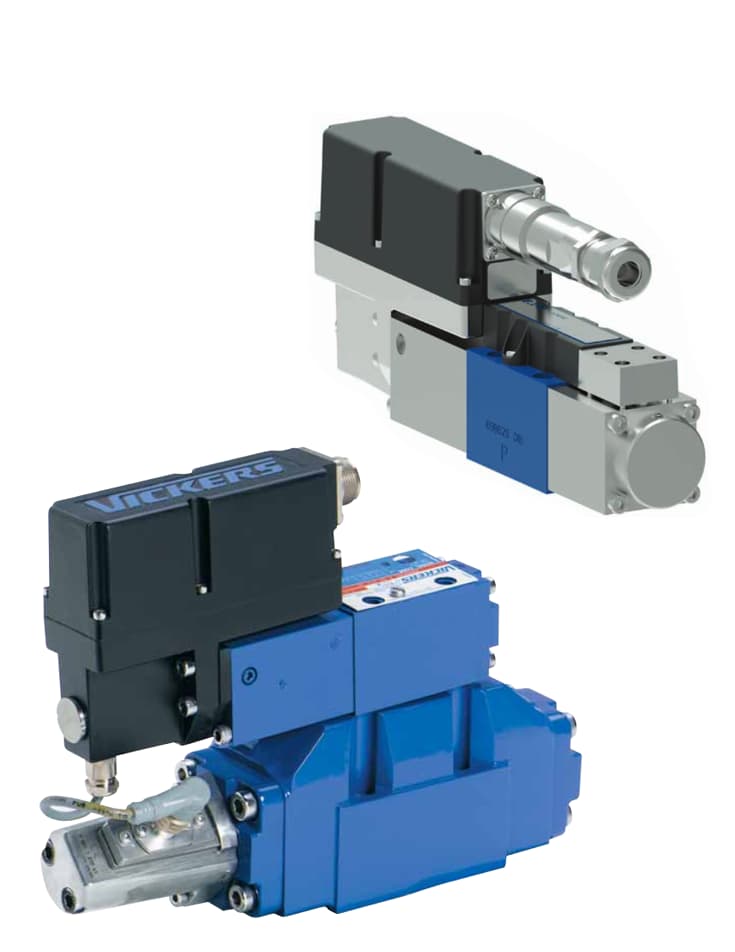

• valvole proporzionali direzionali KDG, KFDG, KHDG, KBDG, KBFDG, KBHDG
• valvole proporzionali di controllo pressione KCG, KBCG, KX, KBX
• valvole proporzionali a cartuccia CVU-EFP1
• schede elettroniche EEA-PAM e connettori amplificati EHH-AMP
Documentazione (PDF)
Valvole proporzionali (opuscolo informativo)
Valvole a cartuccia
Vengono alloggiate in cavità opportunamente predisposte. Si differenziano in due tipologie:
• valvole avvitabili (screw-in)

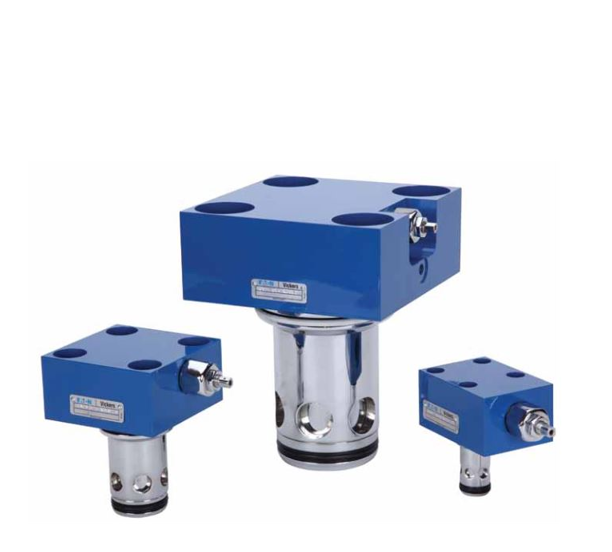

• valvole logiche a sede (slip-in CVCS e CVI).
I principali vantaggi nell'utilizzo di questa tipologia di valvole si possono riassumere in maggior efficienza, velocità e compattezza del circuito oleodinamico, oltre a una miglior resistenza alla contaminazione e alla riduzione dei trafilamenti.
Documentazione (PDF)
Valvole a sede
Valvole avvitabili (31 MB)

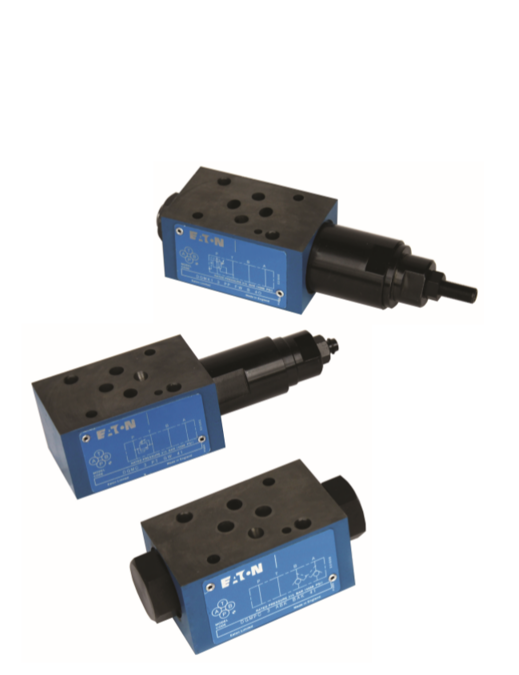

Valvole modulari
Montate a “sandwich” fra una valvola direzionale e una superficie standard di montaggio, queste valvole garantiscono un circuito idraulico compatto a costi ridotti, eliminando le tubazioni di collegamento.
Le valvole modulari Vickers svolgono diverse funzioni:
• sicurezza (DGMC)
• ritegno (DGMDC - DGMPC)
• riduttrice di pressione (DGMX2)
• regolatore di flusso (DGMFN)
• sequenza (DGMR1)
• bilanciamento (DGMR).
Documentazione (PDF)
Valvole modulari
